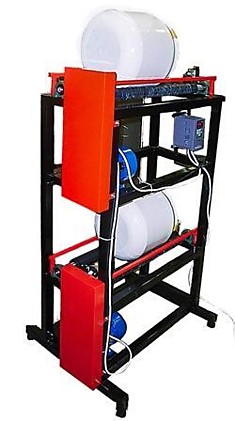

Лабораторная мельница МШЛ-2 представляет собой сварную раму, окрашенную порошковой краской, на которой установлены 2 пары обрезиненных валков на расстоянии 120-190 мм относительно друг друга в каждой паре. Один из каждой пары роликов является приводным, второй - паразитным. Привод валка осуществляется электродвигателем через клиноременную передачу. Расстояние между валками регулируется, для этого предусмотрены пазы для смещения ведомого вала. На раме закреплены: упорные ролики для предотвращения осевого перемещения размольного барабана во время вращения.
Электродвигатель оснащен пультом управления с частотным: преобразователем для регулирования скорости вращения барабанов. Наличие двух двигателей и двух пультов позволяет производить раздельную настройку скорости и времени вращения барабанов, установленных на разных ярусах.
Пульт управления лабораторной мельницей расположен на балке каркаса и оснащен кнопками включения\выключения с функцией плавного включения, регулирования скорости вращения. Скорость вращения устанавливается программно. Имеется функция памяти заданного режима.
Для стационарной установки мельницы предусмотрены регулируемые по высоте опоры.
Технические характеристики мельницы лабораторной МШЛ-2
| Характеристика | Значение |
| Количество ярусов - 2 | |
| Расстояние между ярусами валков, не менее мм 500 | |
| Количество валков шт 4 | |
| Число оборотов мельницы об/мин | 0-600 |
| Минимальный объем барабана, л | 0,5 |
| Максимальный объем барабана л | 12 |
| Максимальная длина (высота) устанавливаемых барабанов мм | 259 |
| Максимальный вес устанавливаемого барабана, кг | 25 |
| Рабочая длина валов, мм | 700 |
| Диаметр обрезиненного валка, мм | 46 |
| Расстояние между валками в паре, мм | 120-190 (регулируемое) |
| Количество барабанов устанавливаемых на мельницу, шт в зависимости от размеров (объема) барабана, шт | до 6, в зависимости от размеров (объема) барабана |
| Наименьшая фракция после помола с остатком на сите до 10%, мкм | 3 (мокрого) 7 (сухого) |
| Электрооборудование | |
| Напряжение, в | 380, на заказ 220 |
| Мощность двигателя, кВт | 0,55 |
| Количество двигателей, шт. | 2 |
| Частотный регулятор оборотов | Программируемый с встроенным тормозным модулем |
| Плавный пуск | есть |
| Торможение | есть |
| Настройки времени таймера | 0-167 часов, 59 минут |
| Габаритные размеры, мм | |
| (ДхШхВ) | 1210x700x1500 |
