Для лабораторных шаровых мельниц МШЛ применяются барабаны, изготавливаемые из:

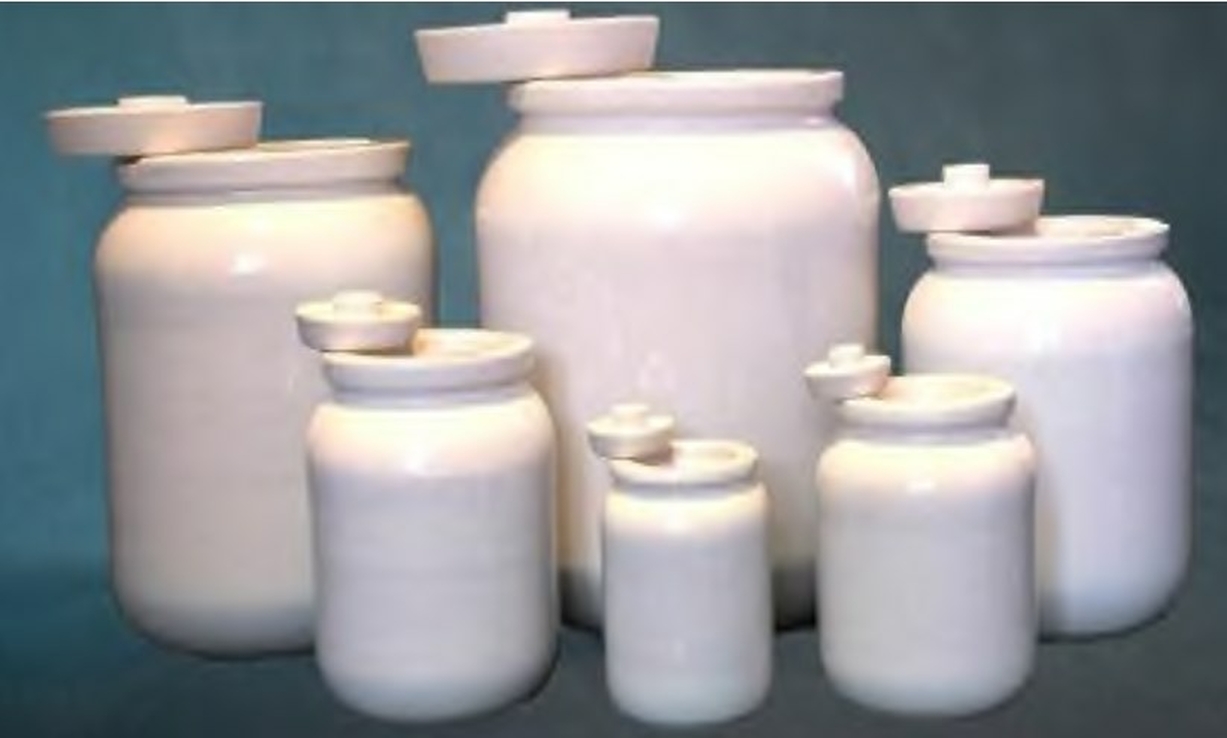

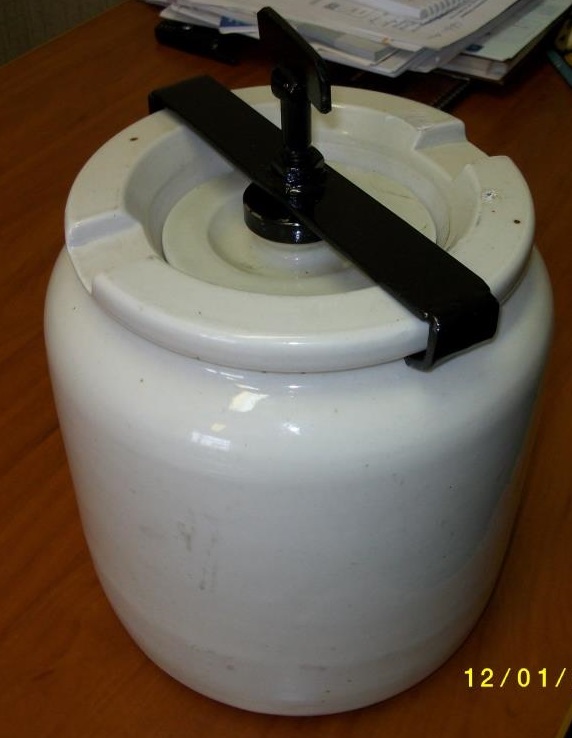

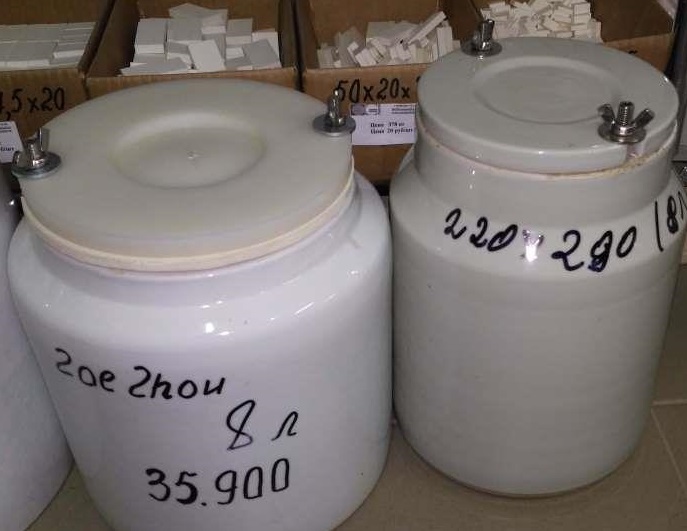

- Керамики (фарфора) по ГОСТ 6529-74;
- Стали конструкционной Ст3 или Ст20;
- Нержавеющей стали 12х18н10т;

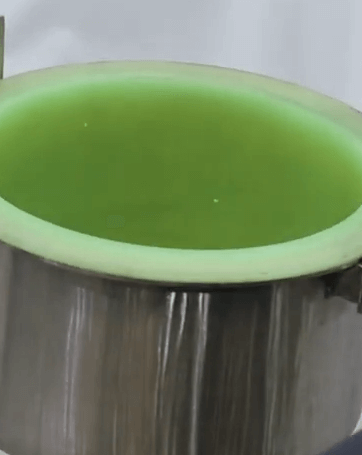

- Металлические с полиуретановой футеровкой.

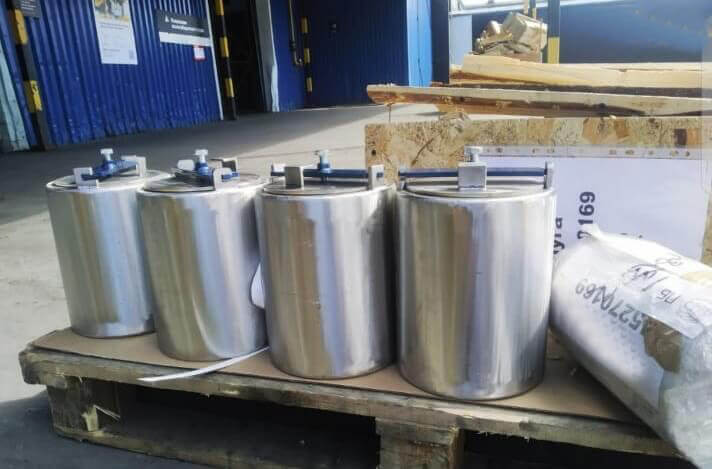

Наше предприятие предлагает к покупке стальные размольные барабаны объемом от 0,5 до 26 литров, в т.ч. из нержавеющей стали, керамические, объемами от 0,5 до 18 литров. Стальные размольные барабаны собственного производства.
Барабаны предназначены для комплектации лабораторных мельниц МШЛ.
Цены на размольные барабаны, руб. с НДС
| Объем, л | Сталь Ст-20 | Нержавеющая сталь 12х18н10т | Керамика (фарфор) |
| 0,5 | 19 600,0 | 28 300,0 | 12 800,0 |
| 1 | 21 700,0 | 29 700,0 | 20 950,0 |
| 2 | 24 000,0 | 32 000,0 | 29 600,0 |
| 3 | 26 100,0 | 34 700,0 | |
| 4 | 29 000,0 | 41 400,0 | 62 000,0 |
| 5 | 31 300,0 | 43 300,0 | |
| 6 | 33 400,0 | 46 000,0 | |
| 8 | 39 700,0 | 48 400,0 | 89 370,0 |
| 10 | 42 900,0 | 51 600,0 | |
| 12 | 47 600,0 | 53 300,0 | 115 500,0 |
| 14 | 50 500,0 | 55 000,0 | |
| 15 | 51 700,0 | 58 850,0 | |
| 16 | 54 600,0 | 60 500,0 | |
| 18 | 59 500,0 | 79 800,0 | |
| 20 | 72 200,0 | 81 900,0 | |
| 22 | 74 000,0 | 85 470,0 | |
| 24 | 80 100,0 | 91 600,0 | |
| 26 | 87 500,0 | 98 500,0 |
Прежде чем заказать и купить размольный барабан, требуется выбрать модель приводной части мельницы, совместно с которой планируется использовать барабан. Например, приводная установка настольной мельницы МШЛ-1С может работать совместно с барабанами от 0,5 до 16 литров, МШЛ-1У2 позволяет установить размольные барабаны от 2 до 26 литров.
Материал барабана подбирается по характеристикам измельчаемого материала. Если сырье для лабораторных исследований сухое и неагрессивное по химическому составу, то нет смысла покупать размольный барабан из фарфора (керамики) или из дорогой нержавеющей стали и покупать размольные шарики из стали 95Х18Ш по цене 6 400,0 руб. за 1кг. Достаточно барабана из "черной" стали Ст20 или из Ст3 и шаров из подшипниковой стали ШХ 15, отличающейся высокой твердостью, прочностью, низкой истираемостью и невысокой ценой по сравнению с шарами из нержавеющей стали.
Цены на размольные шарики
| Материал | Цена, руб./кг с НДС |

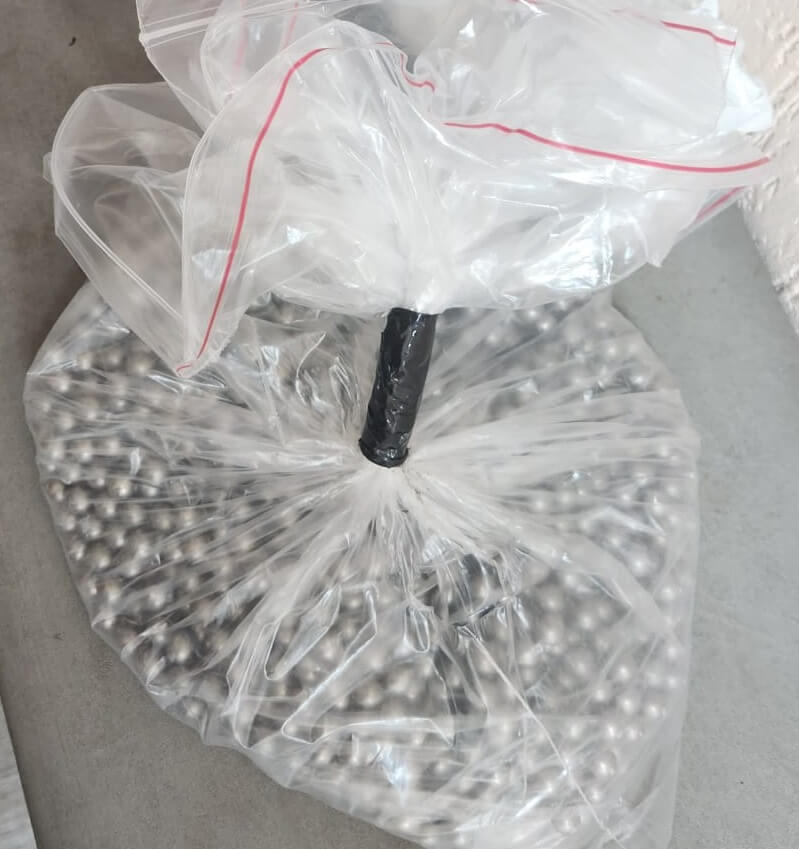

| Стальные Российского производства ШХ15, ГОСТ Р 56299-2014, D=6-30мм | 1 400,0 |
| Нержавеющая сталь 95Х18Ш (полнотелые, Российского производства) | 6 400,0 |

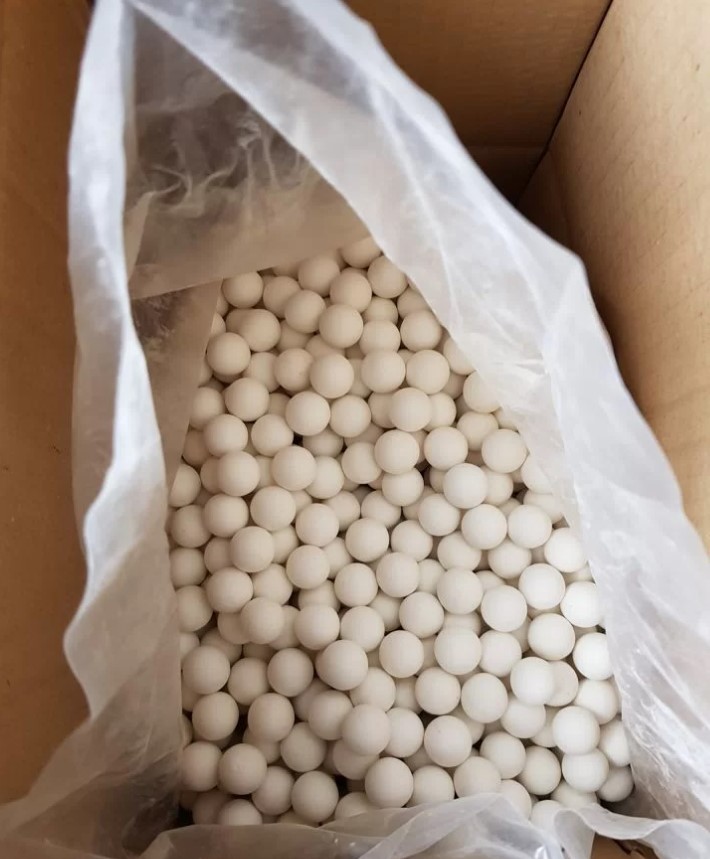

| Алубит, 92% Al2O3), D=7-25мм | 1 300,0 |
| Корундовый (алубитовый) бисер (92% Al2O3), D=2-5мм | 1 400,0 |
| Цирконий (бисер 94,5% ZrO2), D=0,6-5,5мм | 6 280,0 |
Одним из существенных моментов нормальной работы шаровых лабораторных мельниц является правильный подбор размера и веса размольных шариков (шаровой загрузки). Вес шарика должен быть достаточен, чтобы измельчать наибольшие куски перемалываемой пробы материала. Поскольку шары в размольном барабане падают с различной высоты, и вследствие чего меняется и сила удара, почти невозможно сделать точный расчет производимой шарами работы. Выбор диаметра и материала мелющих тел для лабораторной шаровой мельницы зависит от характеристик размольного барабана, свойств перемалываемого материала и требуемой тонкости помола. Более мелкие шары обеспечивают более тонкий помол, но при этом изнашиваются быстрее и требуют более частой замены. Оптимальный диаметр определяется опытным путем, с учетом характеристик материала и технологических требований.
Традиционный коофициэнт заполнения размольного барабана мелющими телами (шариками) равен 0,31. Но он может изменяться в большую или меньшую сторону, в зависимости от особенностей перемалываемого материала и технологии помола.
Укомплектовать размольный барабан лабораторной шаровой мельницы МШЛ можно шариками одного диаметра или сделать набор из разных диаметров.
Количество мелющих тел подбирается исходя из правил загрузки шаровой лабораторной мельницы:
30-40% от объема - перемалываемый материал и жидкость (в случае «мокрого» помола);
30-40% от объема - шаровая загрузка;
20-30% остается пустым для обеспечения ударно-истирающего воздействия на размалываемый материал.
Шаровая загрузка барабана рассчитывается так:
Вес металлических мелющих тел рассчитывается по формуле 1 литр = 5-6кг.
Вес уралитовых или алубитовых мелющих тел рассчитывается по формуле 1 литр = 3кг.
Например: Шаровая загрузка 10-и литровго барабана составит:
Стальных шаров - 10÷3 х 5 = 16кг или
Керамических шаров - 10÷3 х 3 = 9,0кг.
